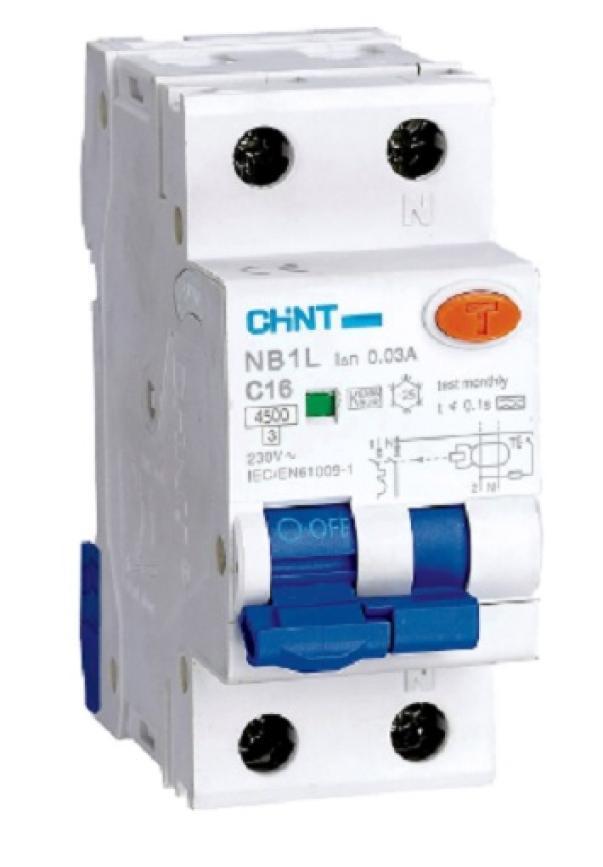

CHINT Interruttore magnetotermico differenziale NB1L1/C10-1PN-4,5-A30 -INT MTD 1P+N 203333
di
CHINT
€ 30,60
€ 25,11 IVA incl.
Seleziona la tua taglia:
Selezionare una misura
Hai già acquistato questo prodotto il
NB1L1/C10-1PN-4,5-A30 Interruttore magnetotermico differenziale 1P+N 10A 30mA 4,5kA
Curva C Tipo A
Interruttori magnetotermici differenziali serie NB1L1 da 4,5 kA per la protezione magnetotermica/differenziale.
Particolarmente indicati per la protezione delle linee contro i sovraccarichi e i cortocircuiti, nonché contro i contatti diretti. Destinati ad applicazioni in ambito civile, terziario ed industriale.
Disponibili in versione 1P+N con potere di interruzione di 4,5 kA su 2 moduli DIN.
Corrente nominale da 6 A a 40 A e corrente differenziale di intervento di 30 mA, con curva caratteristica magnetotermica di tipo C e caratteristica di funzionamento del differenziale di tipo A.
Accessoriabili con contatti ausiliari, contatti di allarme, bobina di sgancio e bobina di minima tensione
Curva C Tipo A
Interruttori magnetotermici differenziali serie NB1L1 da 4,5 kA per la protezione magnetotermica/differenziale.
Particolarmente indicati per la protezione delle linee contro i sovraccarichi e i cortocircuiti, nonché contro i contatti diretti. Destinati ad applicazioni in ambito civile, terziario ed industriale.
Disponibili in versione 1P+N con potere di interruzione di 4,5 kA su 2 moduli DIN.
Corrente nominale da 6 A a 40 A e corrente differenziale di intervento di 30 mA, con curva caratteristica magnetotermica di tipo C e caratteristica di funzionamento del differenziale di tipo A.
Accessoriabili con contatti ausiliari, contatti di allarme, bobina di sgancio e bobina di minima tensione
Caratteristiche tecniche
Norma di riferimento IEC/EN 61009-1
Numero di Poli 1P+N
Corrente nominale In 10 A
Curva di intervento C
Caratteristica differenziale A
Tensione nominale Vn 230 Vac
Frequenza nominale f 50/60 Hz
Tensione di isolamento Ui 500 Vac
Tensione di impulso Uimp 6 kV
Potere di interruzione nominale Icn 4,5 kA
Potere di interruzione estremo Icu 6 kA
Potere di interruzione nominale di servizio Ics 4,5 kA
Potenza Dissipata 2,7 W
Numero Moduli DIN (1 DIN = 18 mm) 2
Grado di protezione IP20
Dimensioni (h)x(l)x(p) 86x36x77 mm
Accessori abbinabili Contatti ausiliari serie XF9.
Contatti di allarme serie XF9J.
Bobina di sgancio serie S9. Bobina di minima tensione serie V9
